 IC-TM

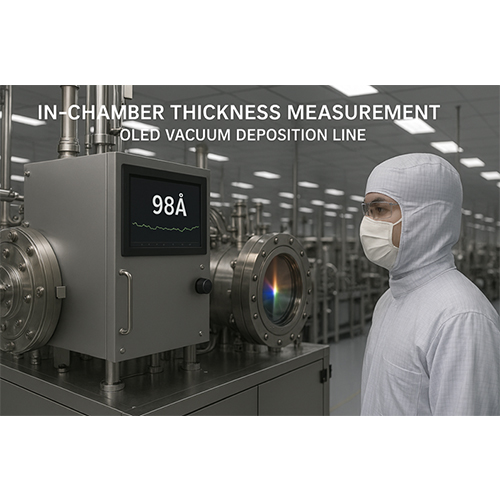

증착 챔버 내에서 수 nm 두께를 실시간 계측하여 공정 이상을 즉시 감지하고 불량·폐기를 대폭 줄여 생산성을 높이는 고정밀 두께 측정 솔루션입니다.

 제품 사양
CategoryPartItemSpecification
H/WProbeWorking Distance (W/D)12~200 mm (Customizable with optical design)
SpectrometerWavelength Range220~850 nm
Wavelength accuracy±0.3 nm
Resolution1.0nm/pixel
CCD512 or 1024ch
TE-Cooled CCD Image Sensor
LampsourceLDLS
wavelength190~2500 nm
Lifetime10,000 h (14 months)
InterlockShutter, sensor (option)
Optical fiberLength0.5~25m
MaterialQuartz
Vacuum≤10-7 Torr

S/W

Measurement

Repeatability
1) SiO2(1000Å)/Si, 1σ≤1Å
2) OLED(200~1000Å), 1σ≤ 0.5Å
Tact time Sample ≤ 0.5s
Recipe
Model (Dispersion equation)Cauchy, Tauc-Lorentz, Cody-Lorentz,
Drude-Lorentz, EMA mix, etc.,
QuantityMax 999
 CommunicationPLC, CIM, CC-LINK IE Field
 소개 문구

오츠카전자의 IC-TM은 고진공 챔버에 최적화된 Compact Probe와 Multi-Head 구조를 기반으로, 단일 Spectrometer로 다지점 초박막 두께를 실시간 계측합니다. 독자 Optimization 알고리즘을 통해 공정 환경 변화에도 안정적인 측정을 제공합니다.

 핵심 기술

• 증착 공정 중 막 두께를 실시간으로 모니터링하여 공정 이상을 즉시 감지하고, 불량 발생을 사전에 방지함으로써 Yield와 Throughput을 동시에
향상시킵니다.

• 다양한 고진공 챔버 환경에 최적화된 프로브를 맞춤 설계·제작하며, 동시에 여러 포인트를 측정할 수 있도록 대응 가능합니다.”

 제품 특성

• 챔버 환경 (높이 및 기울기)에 맞는 최적의 광학 설계

• UV-VIS 파장 대역을 사용하여 수 nm의 ultra thin film 두께 측정

• 10⁻⁵ Pa 이하의 초고진공 조건에서도 안정적으로 사용할 수 있도록, outgassing 특성이 우수한 전용 소재를 적용
